GMAW / GTAW تصویر محصول ممکن است با موجودی قابل تحویل تفاوت بسته‌بندی داشته باشد.

سیم جوش، مفتول زیرپودری و پودر جوشکاری

ER316L

سیم جوش استنلس استیل ER316L

Q: تفاوت CHG-316L و CHM-316L چیست؟

هر دو در کاتالوگ ATLANTIC با طبقهبندی AWS A5.9 ER316L ثبت شدهاند، اما CHG-316L شاخه مناسب TIG و CHM-316L سیم مناسب MIG است. شکل محصول، قطر، بستهبندی و پارامترهای فرایند باید جداگانه تعیین شوند.

Q: آیا ER316L برای اتصال استنلس 316L به فولاد کربنی مناسب است؟

نه بهصورت خودکار. در اتصال غیرهمجنس باید رقیقشدن، ترکیب فلز جوش و شرایط سرویس بررسی شود و ممکن است خانواده 309L مناسبتر باشد. تصمیم نهایی با WPS/PQR و تأیید مهندس جوش است.

Q: آیا نام ER316L مقاومت خوردگی اتصال را تضمین میکند؟

خیر. محیط فرایندی، غلظت کلرید، دما، طراحی اتصال، رقیقشدن، تمیزکاری و عملیات پس از جوش نیز مؤثرند. طبقهبندی فیلر بهتنهایی تضمین عملکرد در هر محیط خورنده نیست.

Q: مقادیر شیمیایی و مکانیکی این صفحه قطعی هستند؟

اعداد نمایشدادهشده مقادیر نمونه کاتالوگ ATLANTIC هستند. برای خرید و تأیید پروژه باید دیتاشیت جاری و گواهی بچ همان کالای قابل تحویل بررسی شود.

سیم جوش کم‌کربن حاوی مولیبدن برای اتصال فولادهای زنگ‌نزن 316 و 316L است. برای تجهیزات فرایندی و محیط‌هایی که مقاومت به خوردگی اهمیت دارد به‌کار می‌رود.

فرایند GMAW / GTAW

فلز پایه فولادهای زنگ‌نزن آستنیتی 316 و 316L

جریان / قطبیت طبق دیتاشیت

سازنده محصولاتATLANTIC مشاهده معرفی و مدرک نمایندگی ایران ↗

استعلام قیمت و موجودی ↗ WhatsApp

مشاهده کاتالوگ ↗ همه محصولات این خانواده →

01 معرفی و کاربرد

شناخت محصول

این محصول برای چه کاری بررسی می‌شود؟

کاربردهای متداول

تجهیزات فرایندی
صنایع شیمیایی و پتروشیمی
مخازن و لوله‌های استنلس استیل

02 راهنمای فنی ER316L

راهنمای فنی ER316L

سیم جوش ER316L برای کدام اتصال استنلس بررسی می‌شود؟

ER316L یک طبقه‌بندی فیلر فلزی کم‌کربن و حاوی مولیبدن برای جوشکاری فولادهای زنگ‌نزن آستنیتی خانواده 316 و 316L است. حرف L به کربن پایین اشاره دارد و مولیبدن در انتخاب این خانواده برای برخی محیط‌های خورنده اهمیت دارد؛ بااین‌حال نام 316L به‌تنهایی تضمین عملکرد در هر محیط کلریدی یا فرایندی نیست.

فلز پایه و شرایط سرویس

گرید دقیق هر دو سمت اتصال، اتصال همجنس یا غیرهمجنس، دمای کار، سیال فرایندی و الزامات خوردگی باید مشخص شوند. برای اتصال استنلس به فولاد کربنی معمولاً بررسی رقیق‌شدن و انتخاب خانواده‌ای مانند 309L لازم است؛ بنابراین ER316L نباید صرفاً به‌دلیل مقاومت خوردگی بالاتر جایگزین عمومی تلقی شود.

شکل محصول و فرایند

ATLANTIC در کاتالوگ خود CHG-316L را به‌عنوان شاخه TIG و CHM-316L را به‌عنوان سیم MIG ثبت کرده است. بنابراین در استعلام فقط نوشتن ER316L کافی نیست؛ فرایند، کد تجاری، قطر، نوع قرقره یا بسته، گاز محافظ و مقدار هر شکل محصول را جداگانه مشخص کنید.

کنترل آلودگی و مدارک

تمیزکاری سطح و ابزار اختصاصی استنلس، جلوگیری از آلودگی آهنی و کنترل ورودی حرارت بخشی از کیفیت اتصال هستند. برای استعلام، گرید فلز پایه، فرایند، قطر، شکل بسته‌بندی، مقدار، گاز محافظ، نیاز به گواهی آنالیز و هر فهرست سازندگان مجاز را ارسال کنید.

03 داده کاتالوگ سازنده

ATLANTIC · CHG-316L / CHM-316L

مشخصات مرجع AWS A5.9 ER316L

کاتالوگ ATLANTIC طبقه‌بندی ER316L را با دو کد تجاری جدا ثبت کرده است: CHG-316L برای جوشکاری TIG و CHM-316L برای جوشکاری MIG. این دو شکل محصول را نباید هنگام استعلام، انتخاب قطر یا بسته‌بندی یکی فرض کرد.

TRADE CODECHG-316L / CHM-316LAWS A5.9 ER316L

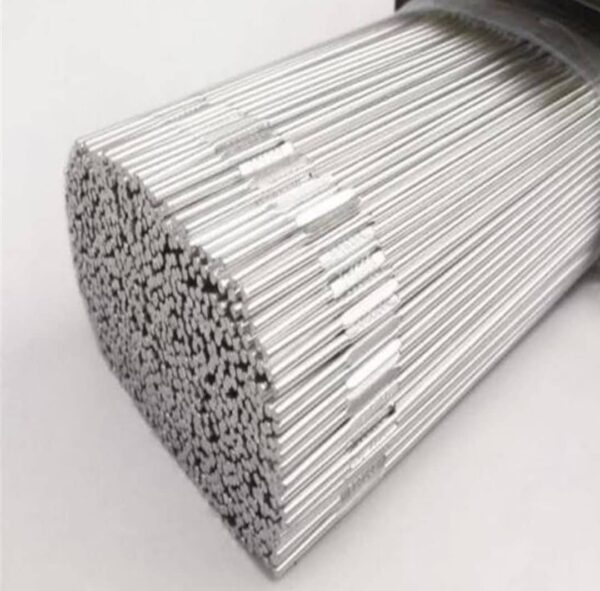

شکل محصول در کاتالوگ: شاخه TIG (CHG) / سیم MIG (CHM)
جریان و قطبیت: DC
وضعیت‌های درج‌شده: F / V / OH / H

خواص مکانیکی نمونه فلز جوش

استحکام کششی نمونه - TIG: 580 MPa
ازدیاد طول نمونه - TIG: 32%
استحکام کششی نمونه - MIG: 570 MPa
ازدیاد طول نمونه - MIG: 34%

آنالیز شیمیایی نمونه فلز جوش

C: 0.025%
Mn: TIG 1.71% / MIG 2.05%
Si: 0.48%
S: 0.009%
P: 0.018%
Cr: 18.54%
Ni: 11.50%
Mo: 2.18%

04 داده فنی

مشخصات قابل اتکا

مشخصات فنی ثبت‌شده

فقط داده‌های تأییدشده نمایش داده می‌شوند؛ مشخصات تکمیلی موجودی پیشنهادی هنگام استعلام کنترل خواهد شد.

طبقه‌بندی: ER316L
فرآیند پیشنهادی: GMAW / GTAW
نوع محصول: Solid stainless steel wire
گروه محصول: سیم جوش، مفتول زیرپودری و پودر جوشکاری
فلز پایه: فولادهای زنگ‌نزن آستنیتی 316 و 316L

05 راهنمای انتخاب

پیش از جایگزینی یا سفارش

سه کنترل مهم برای انتخاب دقیق

فرایند و تجهیزات

فرایند، منبع تغذیه، گاز محافظ یا سیستم سیم و پودر را پیش از انتخاب محصول مشخص کنید.

فلز پایه و WPS

طبقه‌بندی محصول باید با گرید فلز پایه، ضخامت و WPS تأییدشده پروژه تطبیق داده شود.

شکل تحویل

قطر، نوع قرقره یا بسته‌بندی، مقدار سفارش و شرایط حمل را هنگام استعلام اعلام کنید.

استعلام قابل پاسخ

برای قیمت دقیق چه اطلاعاتی ارسال کنید؟

هرچه اطلاعات فنی کامل‌تر باشد، بررسی موجودی و جایگزین قابل قبول سریع‌تر و دقیق‌تر انجام می‌شود.

01
کد یا استاندارد
طبقه‌بندی کامل AWS / EN یا نام تجاری مورد تأیید
02
فلز پایه
گرید، ضخامت و نوع اتصال
03
فرایند
SMAW، GMAW، GTAW یا SAW و قطبیت
04
ابعاد
قطر موردنیاز و شکل بسته‌بندی
05
شرایط پروژه
WPS، وضعیت جوشکاری، دما و تأییدیه‌ها
06
مقدار و تحویل
تعداد یا وزن، محل پروژه و زمان موردنیاز

ER316L قیمت، موجودی و زمان تحویل

ارسال درخواست ↗

06 پرسش‌های متداول

پیش از استعلام

پاسخ کوتاه به پرسش‌های مهم

01تفاوت CHG-316L و CHM-316L چیست؟+

هر دو در کاتالوگ ATLANTIC با طبقه‌بندی AWS A5.9 ER316L ثبت شده‌اند، اما CHG-316L شاخه مناسب TIG و CHM-316L سیم مناسب MIG است. شکل محصول، قطر، بسته‌بندی و پارامترهای فرایند باید جداگانه تعیین شوند.

02آیا ER316L برای اتصال استنلس 316L به فولاد کربنی مناسب است؟+

نه به‌صورت خودکار. در اتصال غیرهمجنس باید رقیق‌شدن، ترکیب فلز جوش و شرایط سرویس بررسی شود و ممکن است خانواده 309L مناسب‌تر باشد. تصمیم نهایی با WPS/PQR و تأیید مهندس جوش است.

03برای استعلام ER316L چه اطلاعاتی ارسال کنیم؟+

فرایند TIG یا MIG، کد CHG یا CHM، گرید هر دو فلز پایه، قطر، شکل و وزن بسته‌بندی، مقدار، گاز محافظ، WPS و مدارک موردنیاز را مشخص کنید.

04آیا نام ER316L مقاومت خوردگی اتصال را تضمین می‌کند؟+

خیر. محیط فرایندی، غلظت کلرید، دما، طراحی اتصال، رقیق‌شدن، تمیزکاری و عملیات پس از جوش نیز مؤثرند. طبقه‌بندی فیلر به‌تنهایی تضمین عملکرد در هر محیط خورنده نیست.

05مقادیر شیمیایی و مکانیکی این صفحه قطعی هستند؟+

اعداد نمایش‌داده‌شده مقادیر نمونه کاتالوگ ATLANTIC هستند. برای خرید و تأیید پروژه باید دیتاشیت جاری و گواهی بچ همان کالای قابل تحویل بررسی شود.
